一、HY-60錨桿拉拔儀概述

　　錨桿拉拔儀（鋼筋拉拔儀或錨桿拉力計）是用于測試螺桿與基礎件結合的牢固程度，它廣泛用于采煤、國防、交通運輸等各種坑道作業，是一種簡便科學測試工具。手動油泵，是將手動機械能轉換為液壓能的一種小型液壓泵站，在使用配套油缸及專用工具的情況下進行各種作業檢測等。

二、HY-60錨桿拉拔儀結構及特點

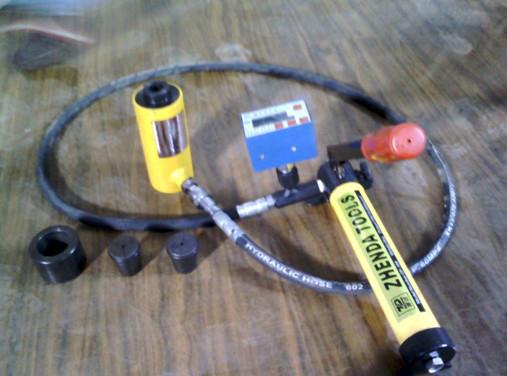

錨桿拉拔儀分手動油泵，配套空心油缸兩部分，并用高壓橡膠管連接而成。手動泵體內有高低壓兩路及相應的閥，故在輕負荷時，大量的低壓油與少量的高壓油同時進入油缸，使活塞迅速上升，重負荷時，低壓油自動卸荷排回油管，以減輕壓桿所需作用力，降低勞動強度。由于手動油泵和空心油缸是分離的，所以油缸在使用時，不論直立橫臥式倒置均可。被測螺桿所受之拉力可先在壓力表上直讀出指示數（kgf/cm2），并在換算表中查出相應的承受拉力（噸）。

三、HY-60錨桿拉拔儀主要參數

　　手動泵

　　1、最低壓力：10　kgf/cm2

　　2、額定壓力：600　kgf/cm2

　　3、壓桿作用力（額定壓力時）：50　kgf

　　4、貯油量：0.74　L

　　5、重量：9　kgf（不包括油箱）

　　6、木箱包裝尺寸：690*265*210

　　空心千斤頂

　　1、額定拉力：20　T

　　2、公稱油壓：600　kgf/cm2

　　3、活塞最大行程：60　mm

　　4、中心孔內徑：￠40　mm

　　5、重量：10　Kg

　　四、HY-60錨桿拉拔儀裝箱單

　　1、液壓缸：1個

　　2、手動泵（帶包裝木箱）：1臺

　　3、產品合格證：1份

　　4、使用說明書：1份

　　5、連接電纜線：1根

　　6、保修卡：1份

　　7、壓力表：1只

　　用于玻璃幕墻檢測的是ZY-10錨桿拉拔儀，技術參數如上面所示

　　五、HY-60錨桿拉拔儀選配件

　　M6、M8、M10、M10、M12、M14、M16、M18等的轉換接頭、夾片、夾套及拉桿

　　六、HY-60錨桿拉拔儀注意事項

　　1、錨桿拉拔儀嚴禁超負荷使用，數顯峰值表禁止超出最大量程。

　　2、應保持系統清潔，連接拉油管前應將接頭處灰塵擦凈，油缸測試完畢應復位。

　　3、油缸工作時底部應擺平放穩，與所測錨桿成直線，不得超行程工作。

　　4、高壓膠管每年應作一次耐壓試驗，以防老化發生意外。　
